pdf2CAD Hilfe
pdf2CAD ist ein KI-gestütztes Softwareprojekt zur automatisierten Umwandlung von PDF-Dateien, Scans und technischen Zeichnungen in bearbeitbare CAD-Formate wie DWG oder DXF. Das Projekt löst das Problem, dass viele technische Pläne nur als nicht editierbare PDFs oder Bilder vorliegen und bisher aufwendig manuell nachgezeichnet werden mussten.
Durch den Einsatz von künstlicher Intelligenz erkennt pdf2CAD-AI Texte und Strukturen präzise und überführt sie direkt in CAD-Elemente.
Der Kernnutzen für den Benutzer liegt in einer erheblichen Zeit- und Kostenersparnis sowie einer schnellen, zuverlässigen Weiterverarbeitung bestehender Pläne in professionellen CAD-Workflows.
Tutorial
Kompatibilität
pdf2CAD ist mit folgenden AutoCAD-Versionen kompatibel:
AutoCAD 2023
AutoCAD 2024
AutoCAD 2025
AutoCAD 2026
Einrichtung
Die Installation von pdf2CAD erfolgt über den Autodesk-Store. Sollte es Ihnen nicht möglich sein, diesen zu verwenden, können Sie uns direkt kontaktieren, um das AddOn zu erhalten.
Aufbau von pdf2CAD
Der erste Start
Beim ersten Starten von AutoCAD mit dem pdf2CAD AddOn werden Sie dazu aufgefordert unsere Allgemeinen Geschäftsbedingungen zu lesen und zu akzeptieren damit Sie das Plugin verwenden können.

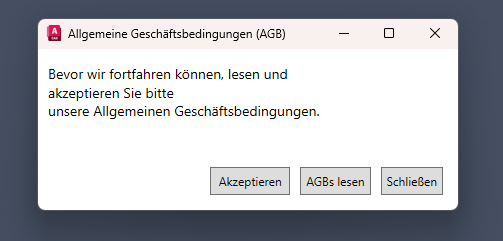

Die AGBs
Der pdf2CAD Ribbon
Danach sehen Sie auf der Benutzeroberfläche von AutoCAD einen neuen Tab namens “pdf2CAD“. Nachdem man darauf klickt erscheint folgender Ribbon:
Der Ribbon stellt zentrale Funktionen zur Steuerung und Nutzung des Plugins bereit und ist in folgende Bereiche gegliedert:

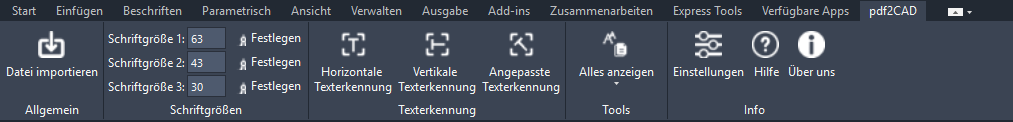

Der pdf2CAD Ribbon
Allgemein
Datei importieren: Über diesen Button können PDF-Dateien in das Plugin geladen werden. Die Verarbeitung der Dateien erfolgt ausschließlich lokal auf Ihrem System.
Schriftgrößen: In diesem Bereich können bis zu drei individuelle Schriftgrößen definiert werden. Die Eingabe ist entweder manuell möglich oder kann komfortabel über eine Kalibrierung erfolgen.
Texterkennung

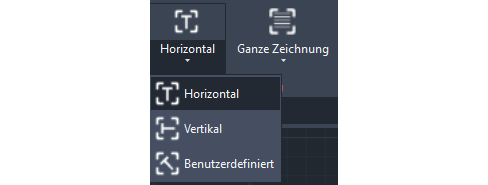

Texterkennung: Optimiert für die Erkennung horizontal ausgerichteter Texte.
Vertikale Texterkennung: Geeignet für Texte, die um 90° gedreht sind.
Benutzerdefinierte Texterkennung: Ermöglicht die Erkennung frei gedrehter Texte, die weder horizontal noch vertikal ausgerichtet sind.
Tools

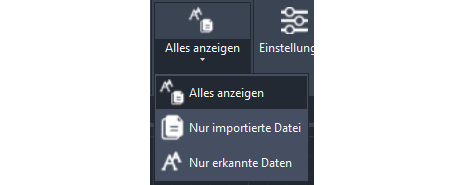

Mit dem Sichtbarkeits-Tool können Sie zwischen drei Darstellungsmodi wechseln:
Alles anzeigen: Standardmodus zur gleichzeitigen Anzeige der PDF-Datei und des erkannten Textes.
Nur Text: Blendet die PDF aus und zeigt ausschließlich den erkannten Text an.
Nur Hintergrund: Blendet den erkannten Text aus und zeigt nur die PDF-Datei an.
Info
Einstellungen: Ermöglichen plugin-spezifische Konfigurationen.
Hilfe: Stellt eine Dokumentation sowie ggf. Kontaktmöglichkeiten bei Problemen zur Verfügung.
Über uns: Enthält Informationen und Kontaktmöglichkeiten zum Projektteam.
Einstellungen und Anpassungen

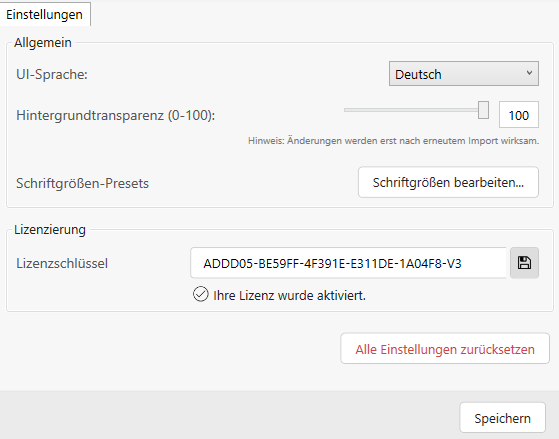

Bevor Sie mit den Texterkennungen loslegen können Sie unter “Einstellungen” Ihre gewünschte Schriftart und Sprache auswählen.

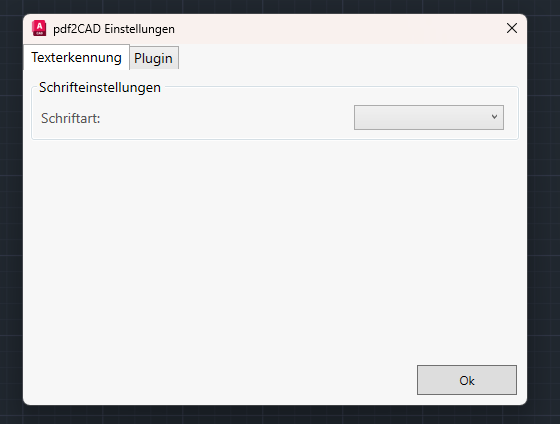

Schriftart Einstellungen

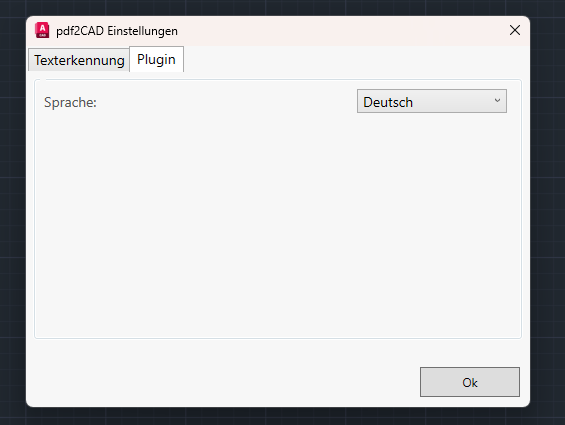

Spracheinstellungen
Workflow
PDF Import

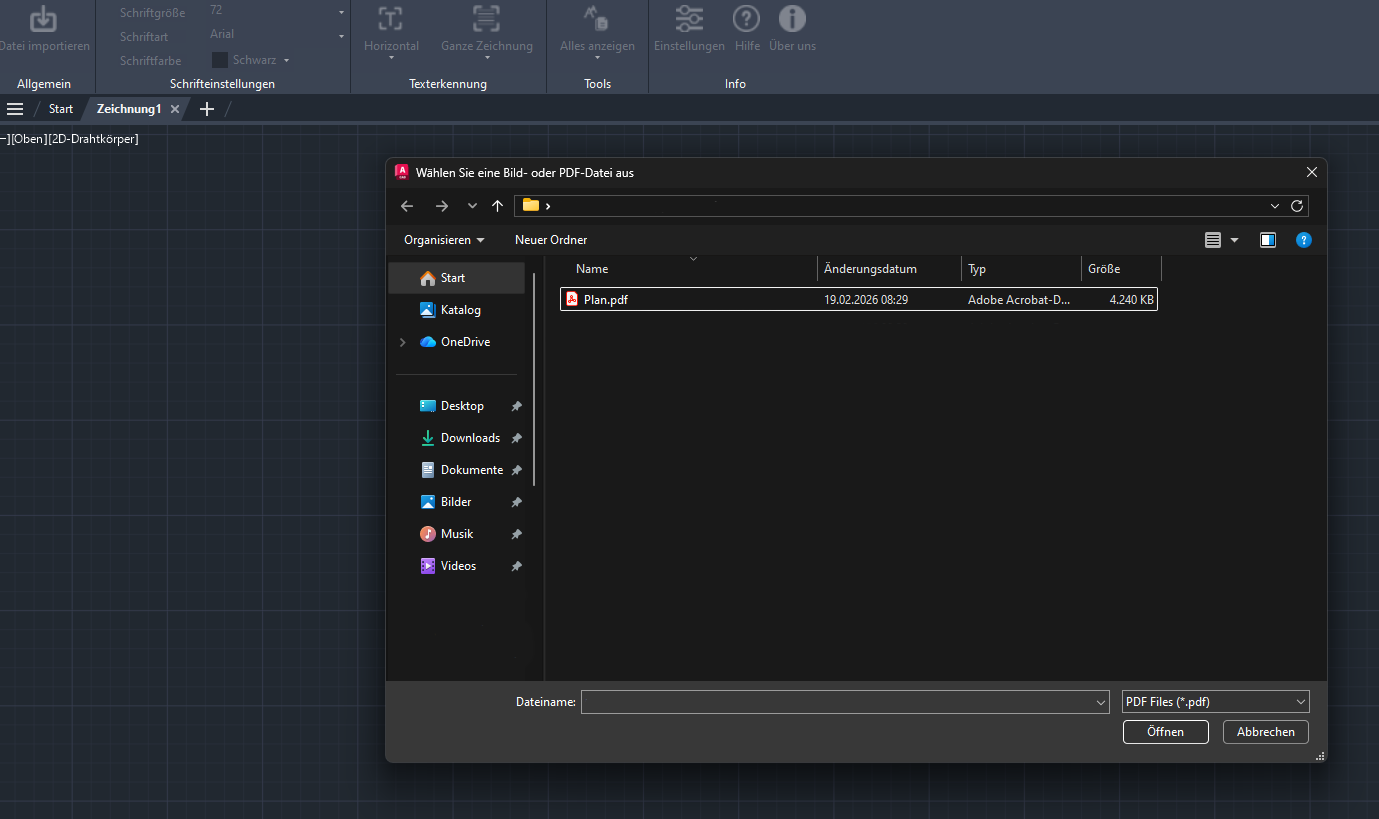

Um eine PDF zu importieren klicken Sie auf “Datei Importieren” und wählen anschließend Ihre Datei aus.
Um die Importierte PDF richtig zu skalieren suchen Sie sich eine beliebige Maßeinheit in der Zeichnung aus und Zeichnen eine Linie der Länge der Maßangabe entspricht.
Anschließend führen Sie den “Ausrichten“ Befehl aus, wählen die Zeichnung als Quelle und setzen die ersten beiden Ausrichtungspunkte auf die Start beziehungsweise Endpunkte der Maßlinie. Den dritten Ausrichtungspunkt überspringen Sie mit der Leertaste und stimmen der Skalierung zu.
Schriftgrößen kalibrieren
Um die Texte in der Zeichnung zu erkennen müssen Sie vorher die Schriftgrößen kalibrieren.
Im Ribbon finden Sie dazu unter der Gruppe “Schriftgrößen“ 3 Felder für Schriftgrößen. Rechts daneben finden Sie jeweils eine Schaltfläche zum Kalibrieren. Nachdem Sie darauf geklickt haben wählen Sie den oberen und unteren Punkt eines Zeichens in der Textstelle aus die Sie kalibrieren möchten.
Texterkennung ausführen

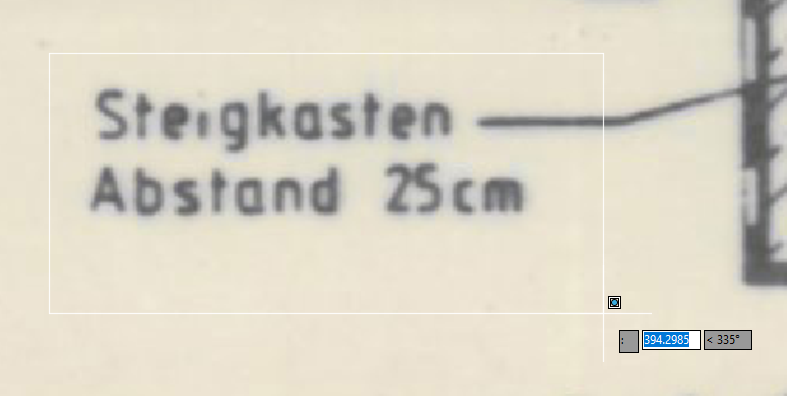

Um eine Texterkennung durchzuführen klicken Sie auf die gewünschte Texterkennung. Nun wählen sie zwei Diagonal Punkte um den Text herum aus.

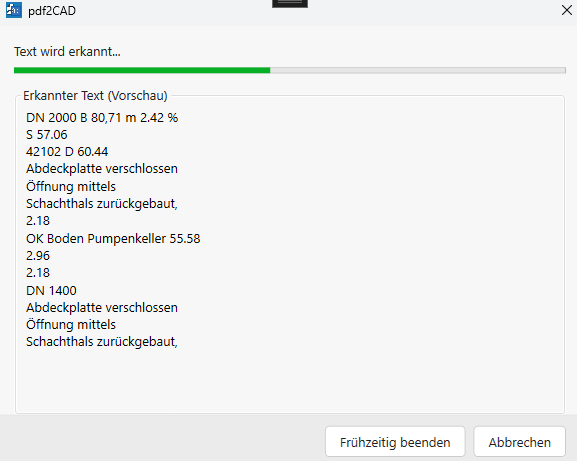

Damit ziehen Sie ein Rechteck um den Text. Der Text wird nun erkannt.

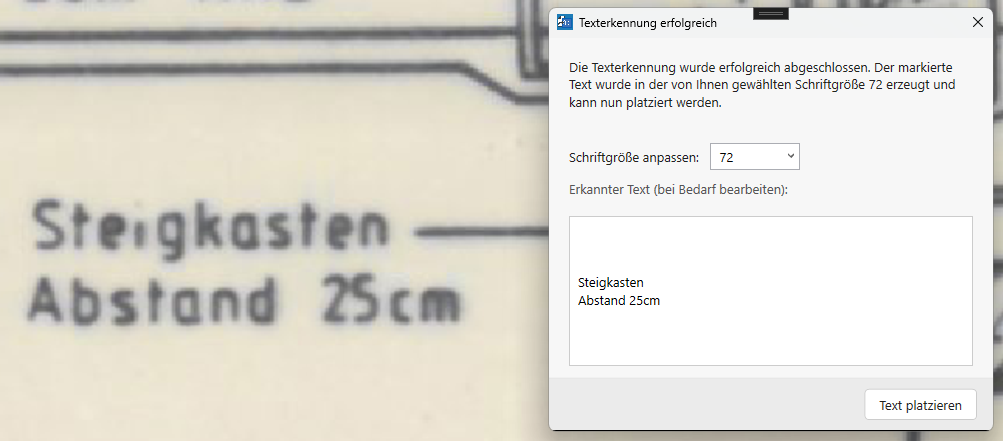

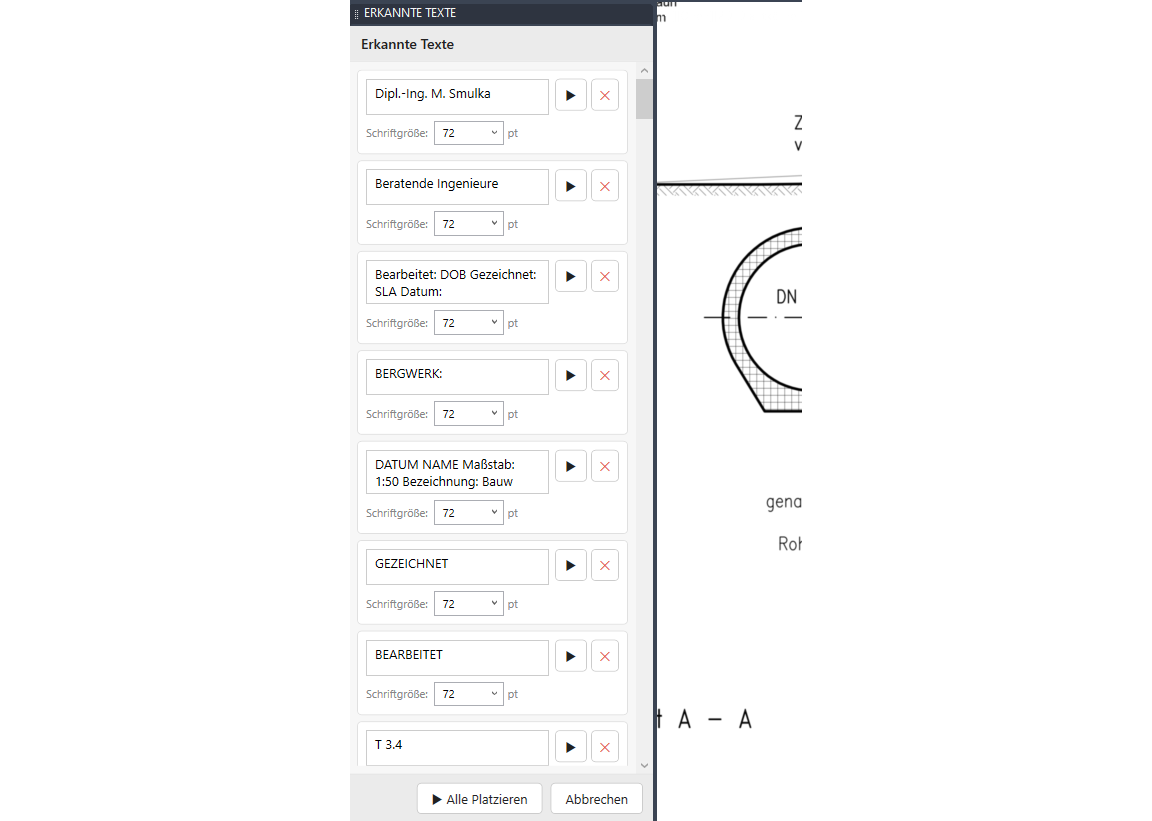

Nach der erfolgreichen Texterkennung erhalten Sie eine Nachricht von der KI, und Sie können die Textgröße ggf. noch einmal nachbearbeiten.

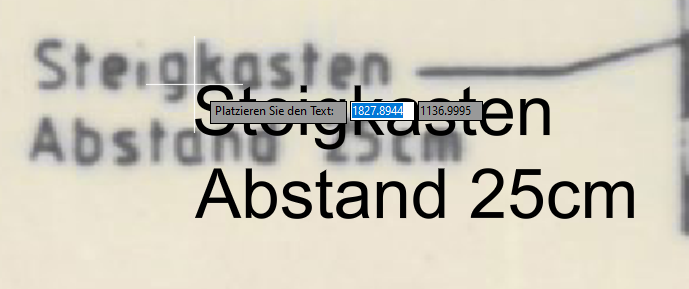

Im Anschluss erhalten Sie den erkannten Text an Ihren Cursor gehangen und können Ihn beliebig platzieren.

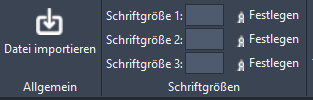

Schriftgrößen Kalibrierung

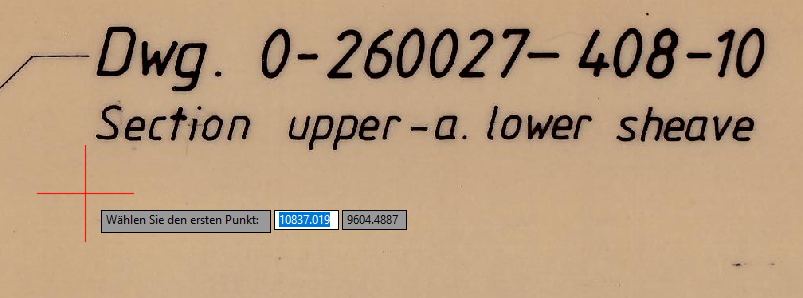

Text auswählen 1

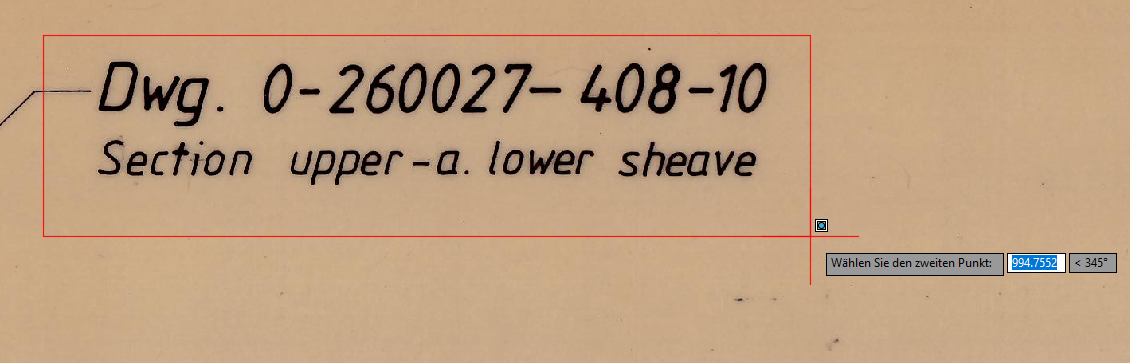

Text auswählen 2

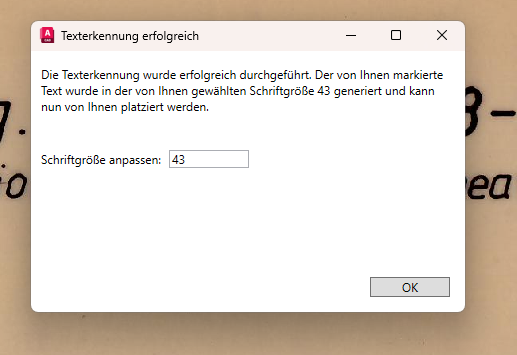

Text erfolgreich erkannt

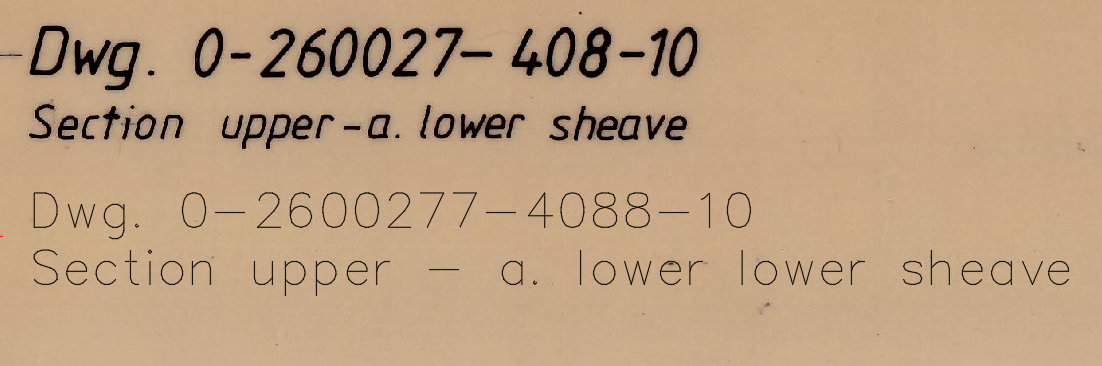

Erkannten Text platziert
